铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)
铭瑄 MS-挑战者 H610M主板是铭瑄推出的一款电脑主板,该主板板载千兆网卡、支持最大64GB的内存容量,且拥有丰富的接口类型,是一款性价比非常不错的电脑主板。最近有网友反映,他使用铭瑄 MS-挑战者 H610M主板组装电脑之后,想要在电脑上安装win7系统来使用,想要咨询一下详细的操作方法。针对这种情况飞飞系统小编今天给大家分享一下铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程,有兴趣的朋友一起来看看吧!


铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程


铭瑄 MS-挑战者 H610M主板安装win7系统注意事项
1、铭瑄 MS-挑战者 H610M主板已经不支持传统模式,只能在UEFI模式下安装Win7,所以在安装Win7时需要采用本站自带的镜像或提前注入USB驱动和集显驱动,要不然在安装Win7的时候会卡在启动项,一直进不了系统
2、需要注意在BIOS中关闭安全启动
3、UEFI+GPT安装Win7的方法只适用于64位系统
4、UEFI模式安装Win7,分区类型要用GPT分区
5、铭瑄 MS-挑战者 H610M主板支持开启CSM兼容模式,也就是说可以采用Legacy+MBR方式安装,当然也可以使用UEFI+GPT方式安装。但需要注意是,如果使用NVME固态硬盘,最好采用UEFI+GPT方式安装
6、UEFI模式安装Win7时,如果使用集成显卡,可以不开启CSM,但如果使用的是独显,有CSM选项时,一定要开启

铭瑄 MS-挑战者 H610M主板安装win7系统准备工作
1、备份硬盘中的所有重要文件,防止系统安装过程中数据丢失;
2、启动U盘:首先我们需要下载win7系统以及U盘启动盘制作工具来制作一个启动U盘;

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

二、铭瑄 MS-挑战者 H610M主板安装win7系统系统BIOS设置步骤(安装Win7重要一步)

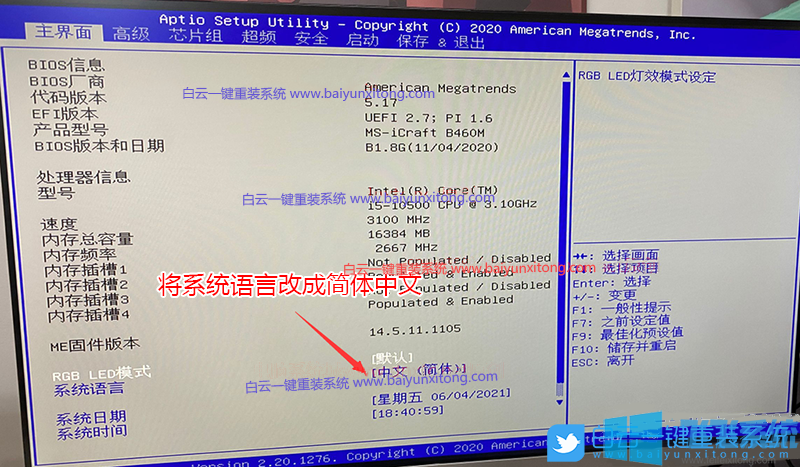

1、电脑重启或重新开机的时候,也就是在出现铭瑄logo的界面,连续按Del键进入BIOS设置,将系统语言改成简体中文;

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

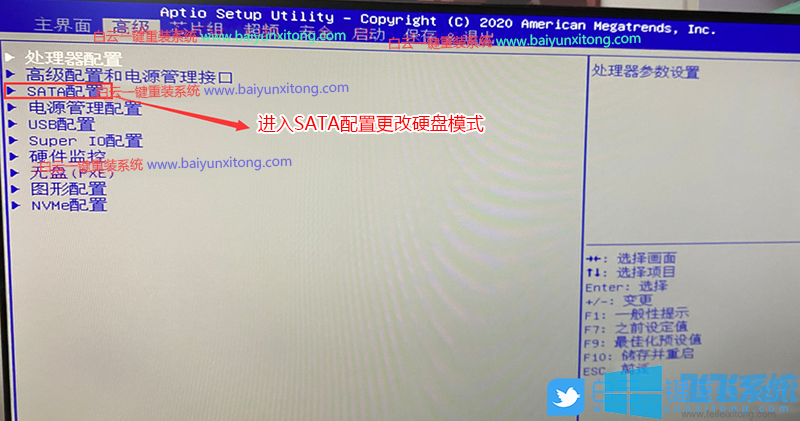

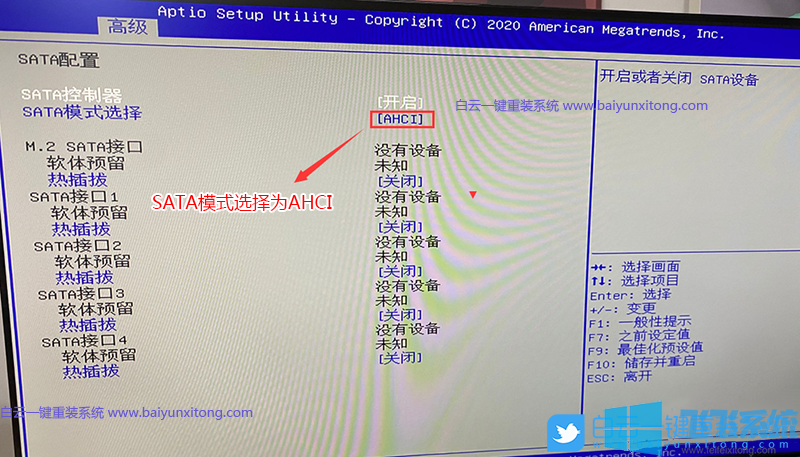

2、进入BIOS后,按键盘上下左右方向键,往右移,切换到高级(Advanced)选项卡,找到并回车选择SATA配置(SATA Configuration),将SATA模式(SATA Mode Selection),硬盘模式改为AHCI,如果不改,用RAID模式,进入PE后会找不到硬盘;

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)
3、按键盘上下左右方向键,往右移,切换到启动选项卡,将操作系统选择改为Windows UEFI模式,再将视频选项改为仅Legacy,这里的意思类似开启CSM模式;

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

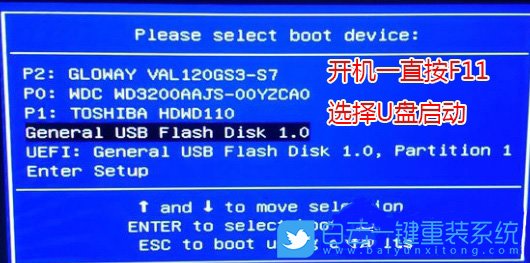

4、以上操作修改完成之后,按F10可以退出并保存BIOS设置。插入制作好的U盘启动盘,重启电脑的时候,连续按F11或F12,回车选择识别到的U盘启动项(默认有UEFI U盘启动和传统模式启动。选择UEFI启动,就要制作支持UEFI的U盘启动);

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

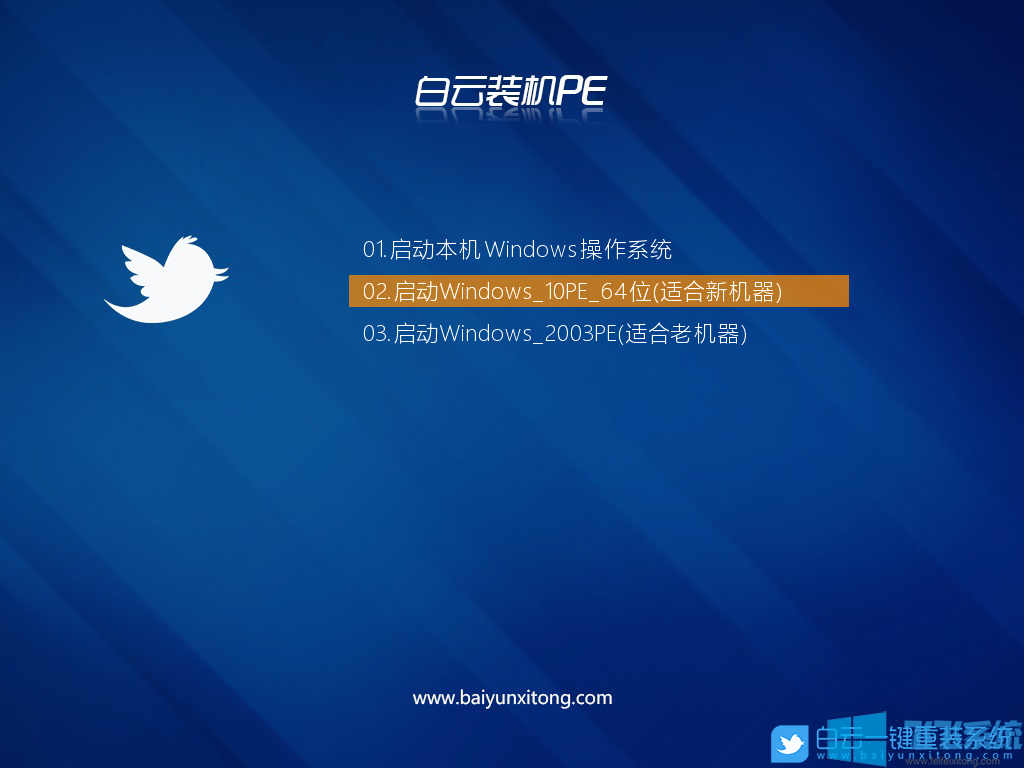

5、在装机PE下,回车选择02.启动Windows_10PE_64位(适合新机器);

注:Legacy方式启动时有菜单选择,UEFI方式启动时自动进入Win10 PE

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

三、铭瑄 MS-挑战者 H610M主板安装win7系统硬盘分区

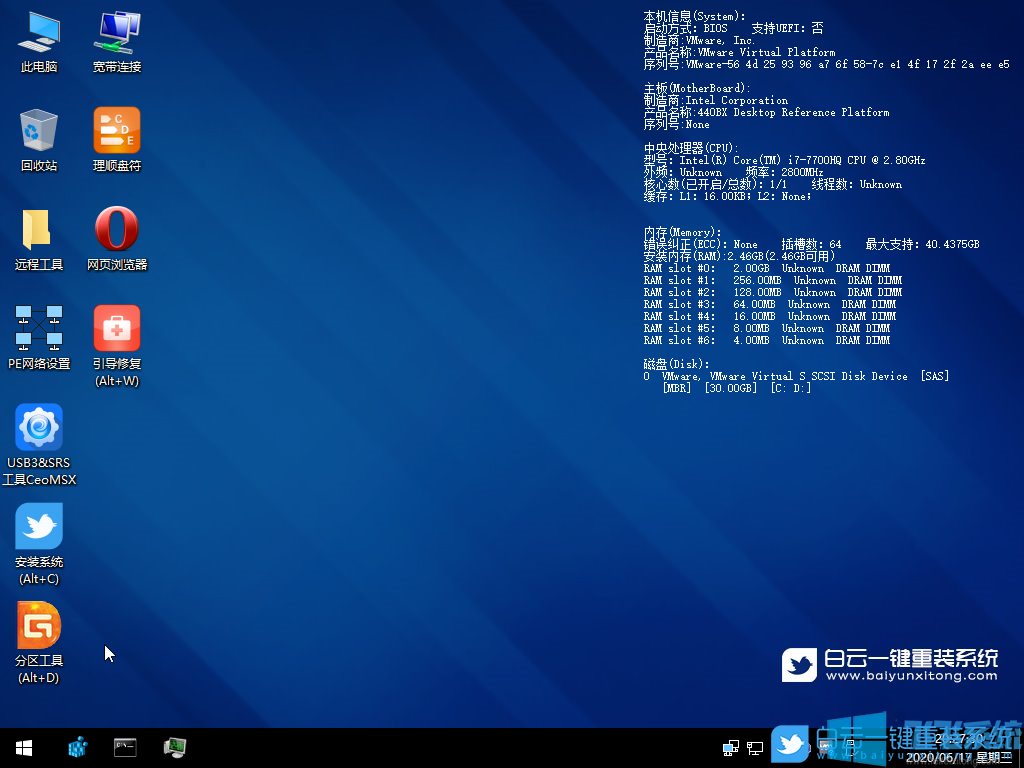

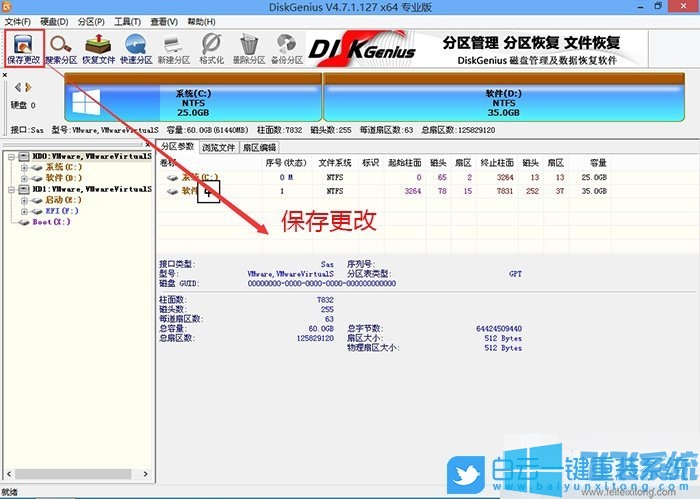

1、进入已经制作好的U盘PE系统,双击运行PE桌面DiskGenius分区工具,然后点击菜单栏的硬盘,在打开的下拉菜单项中,选择转换分区表类型为GUID格式(如果不是GPT格式,则需要转换),然后点击左上角的保存更改即可;

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

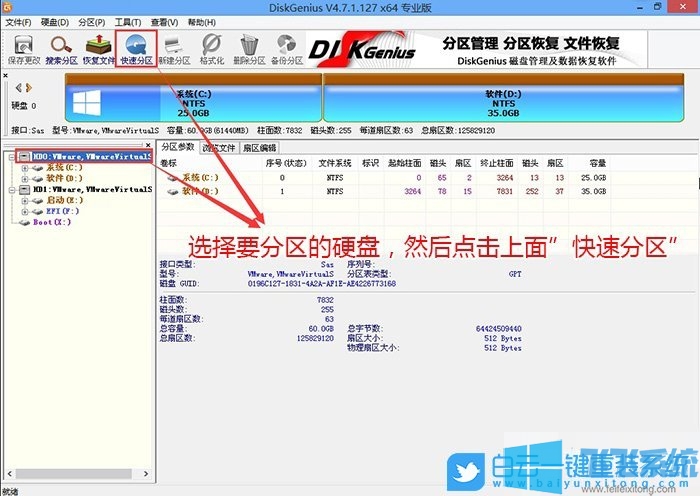

2、DiskGenius分区工具菜单栏,选择要分区的磁盘,然后点击上面的快速分区;

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

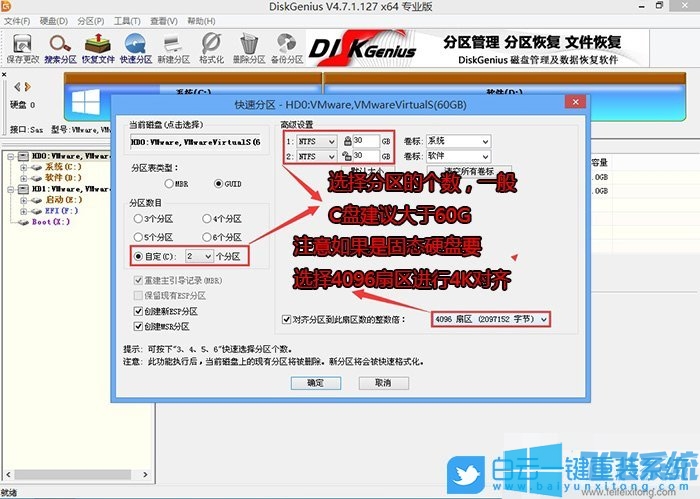

3、快速分区窗口中,选择GUID分区表类型,然后选择分区数目(大家可以根据实际情况看要划分多少个分区),勾选创建新ESP分区和创建MSR分区,然后就是磁盘空间大小的设置,推荐C盘大小大于60G比较好,最后如果是SSD固态硬盘的话,要选择4096扇区进行4K对齐;

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

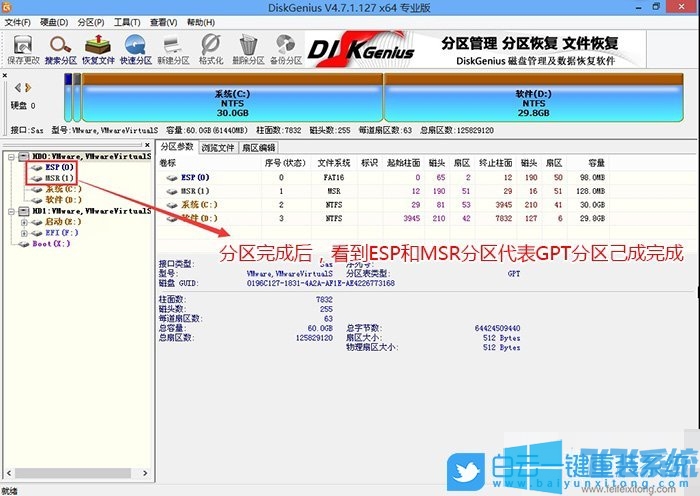

4、分区完成后,可以看到ESP和MSR分区已经完成,也就说明EFI系统引导分区已经建立完成,可以安装系统了;

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

铭瑄 MS-挑战者 H610M主板安装win7系统系统安装

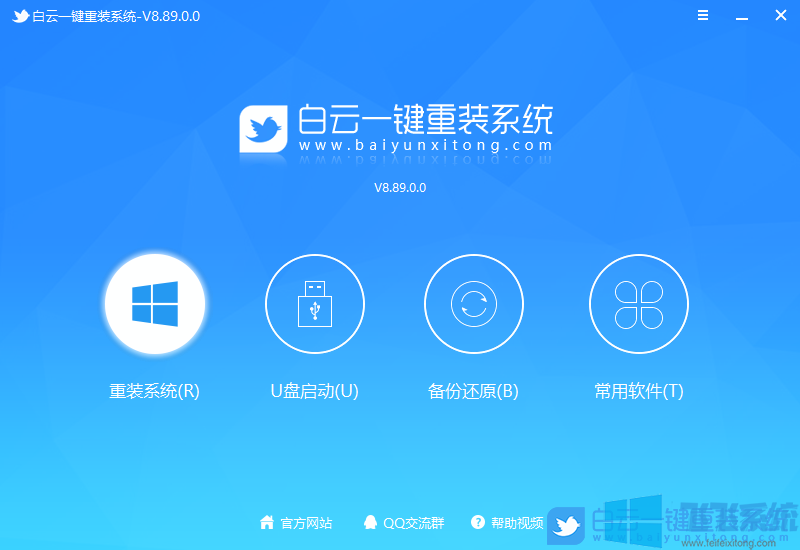

1、以上操作做完后,运行桌面的"安装系统"工具,然后选择重装系统;

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

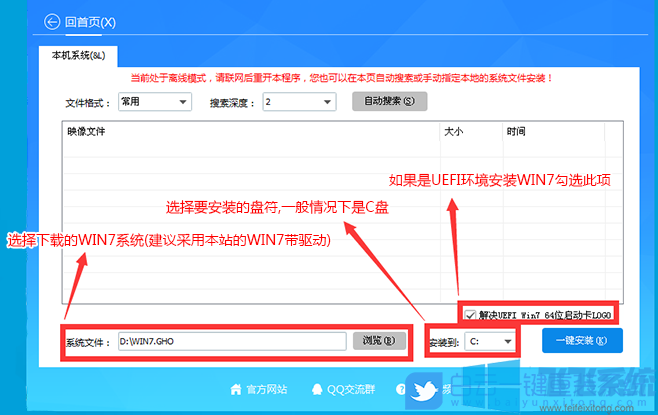

2、选择下载好的Win7系统(建议采用本站的Win7系统,自带USB驱动、显卡、Nvme驱动)及要安装的盘符,一般情况是C盘(根据不同的硬盘分区),注意:要是出现安装Win7卡lgoo的情况才勾选“解决UEFI WIN7 64位卡LOGO"选项,如果没出现不建议勾选,然后点击一键安装;

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

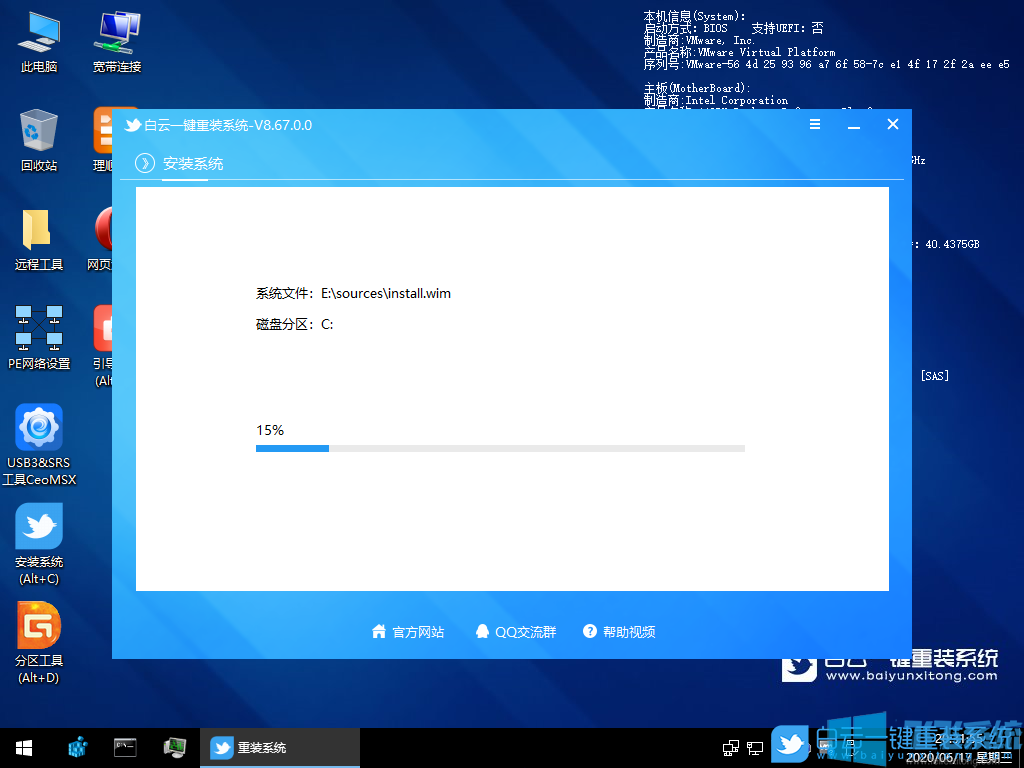

3、等待安装程序安装Win7系统;

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

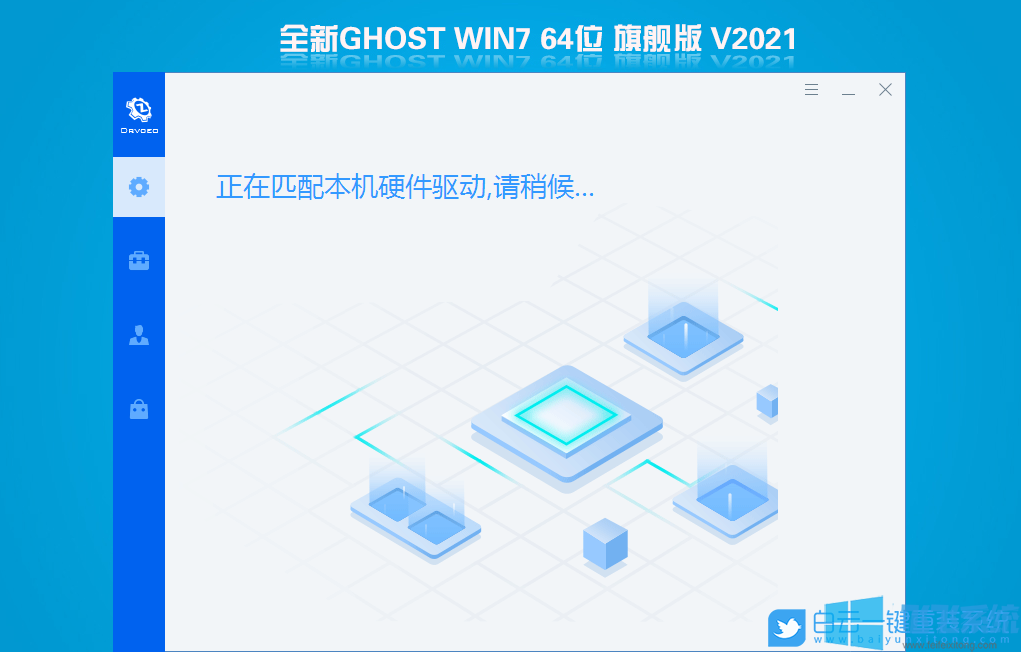

4、拔掉U盘电脑重启后,系统会自动完成后续的程序安装,安装提示加载成功后,在安装过程中会加载USB等相关驱动,整个过程全自动完成,至到看到桌面为止,系统就彻底安装成功了。如果进入系统后驱动不完整可以点击桌面的驱动总裁补全驱动;

铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程(附bios设置方法)

以上就是铭瑄 MS-挑战者 H610M主板完美安装win7系统图文教程,如果你的电脑使用的也是铭瑄 MS-挑战者 H610M主板,可以参考上面的方法来完成win7系统的安装哦!
