七彩虹H510M-K M.2 V20主板如何安装win7系统？有一些使用七彩虹H510M-K M.2 V20主板组装电脑的网友反映，他们尝试自己的电脑上安装win7系统的时候，发现系统重装过程中一直出现蓝屏、找不到硬盘等问题，无法正常完成win7系统的安装。根据飞飞小编的经验，这种情况一般是因为他们在系统重装时没有对七彩虹H510M-K M.2 V20主板的bios进行正确的设置。下面小编给大家分享一下七彩虹H510M-K M.2 V20主板完美重装win7系统图文教程，有兴趣的朋友一起来看看吧！


七彩虹H510M-K M.2 V20主板完美重装win7系统图文教程

一、七彩虹H510M-K M.2 V20主板安装win7系统准备工作
1、备份硬盘中的所有重要文件，防止系统安装过程中数据丢失；
2、启动U盘：首先我们需要下载win7系统以及U盘启动盘制作工具来制作一个启动U盘；

二、七彩虹H510M-K M.2 V20主板安装win7系统Bios设置
1、重启电脑，在屏幕中出现品牌logo的时候，连续按ESC进入Bios设置，将bios中的语言修改为简体中文，然后点击进入高级模式；

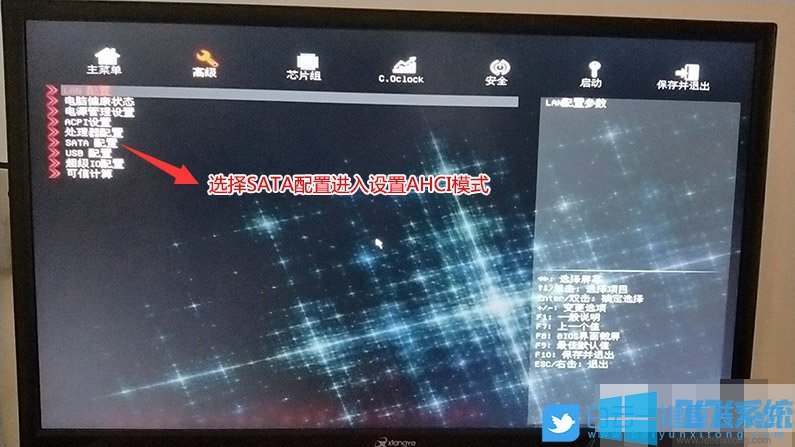

2、进入高级模式后，按方向键切换到高级选项卡下，选择“SATA 配置”并按回车键进入；

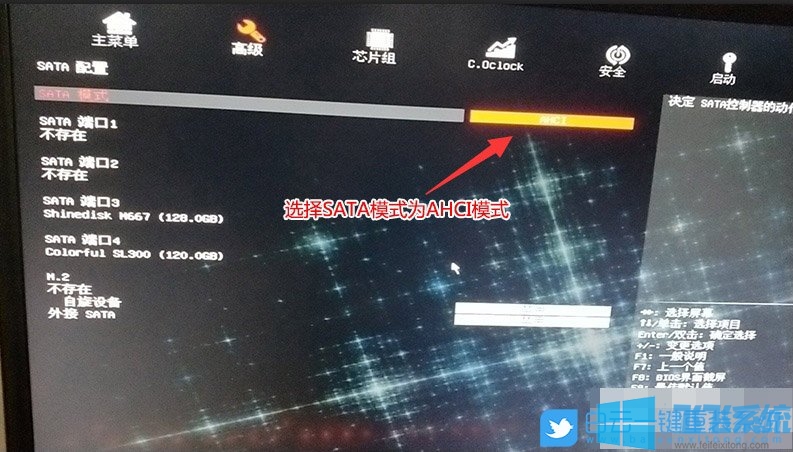

3、进入SATA 配置界面后，把SATA 模式修改为“AHCI”模式；

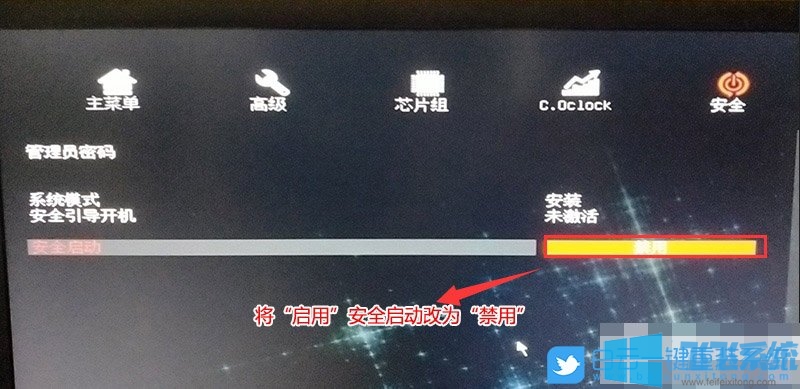

4、切换到“安全”选项中，选择安全选项进入并且禁用安全启动；

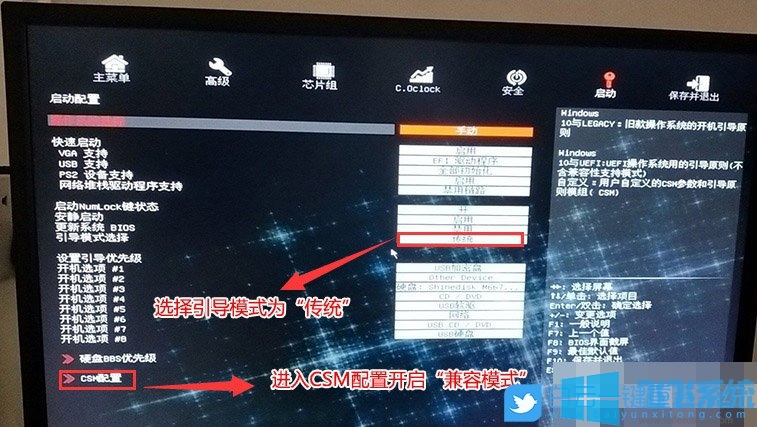

5、再切换到“启动”选项卡，在启动配置界面中将“引导模式选择”修改为“传统”，然后选择“CSM配置”并按回车进入；

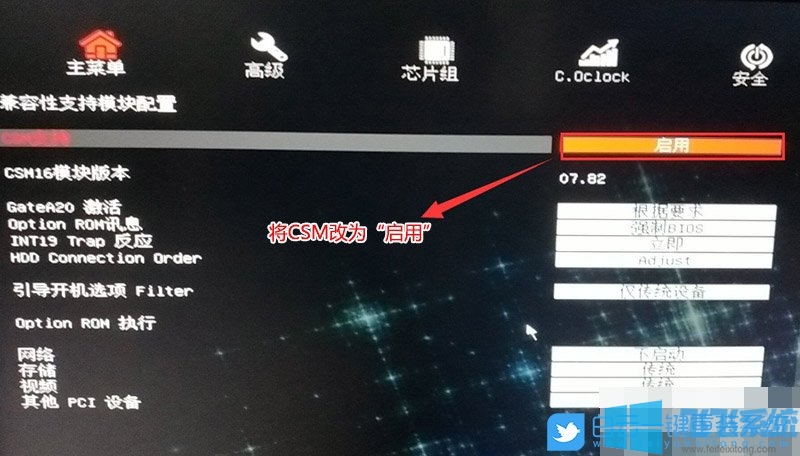

6、在兼容性支持模块配置界面中，把CSM由Disabled(关闭)改成Enabled(开启)以开启兼容模式；

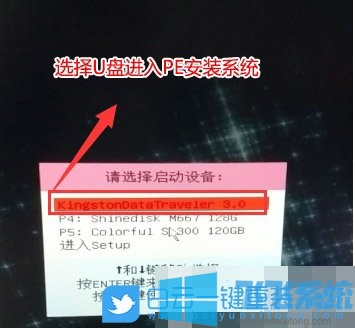

7、插入制作好的USM，U盘启动盘，重启并且连续按F11选择识别到U盘启动项，回车进入PE；

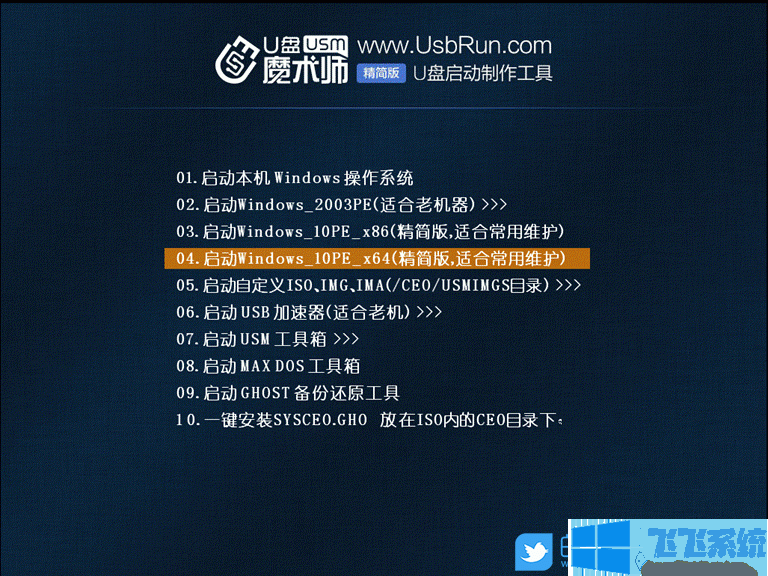

8、进入PE启动主菜单后，选择 04.启动windows_10PE_x64（精简版，适合常用维护） 进入PE；



三、七彩虹H510M-K M.2 V20主板安装win7系统硬盘分区
1、进入已经制作好的U盘PE系统，双击运行PE桌面DiskGenius分区工具；



2、点击列表中的硬盘，在打开的下拉菜单项中，选择转换分区表类型为GUID格式；



3、全部修改完成后点击左上角的保存更改即可；



4、DiskGenius分区工具菜单栏，选择要分区的磁盘，然后点击上面的快速分区；



5、快速分区窗口中，选择GUID分区表类型，然后选择分区数目(大家可以根据实际情况看要划分多少个分区)，勾选创建新ESP分区和创建MSR分区，然后就是磁盘空间大小的设置，推荐C盘大小大于60G比较好，最后如果是SSD固态硬盘的话，要选择4096扇区进行4K对齐；



6、分区完成后，可以看到ESP和MSR分区已经完成，也就说明EFI系统引导分区已经建立完成，可以安装系统了；



四、七彩虹H510M-K M.2 V20主板安装win7系统系统安装
1、双击打开桌面上映像总裁，选择要安装的win7系统，点击下一步；



2、选择以C盘为系统盘，点击下一步，电脑会在这个过程中重启；



3、拔掉U盘电脑重启后，系统会自动完成后续的程序安装，我们只需要耐心等待即可，等到看到桌面时就证明系统彻底安装成功了；



以上就是七彩虹H510M-K M.2 V20主板完美重装win7系统图文教程，大家只需要按照上面的方法来进行操作，就可以轻松在七彩虹H510M-K M.2 V20主板上完成win7系统的重装工作了。
