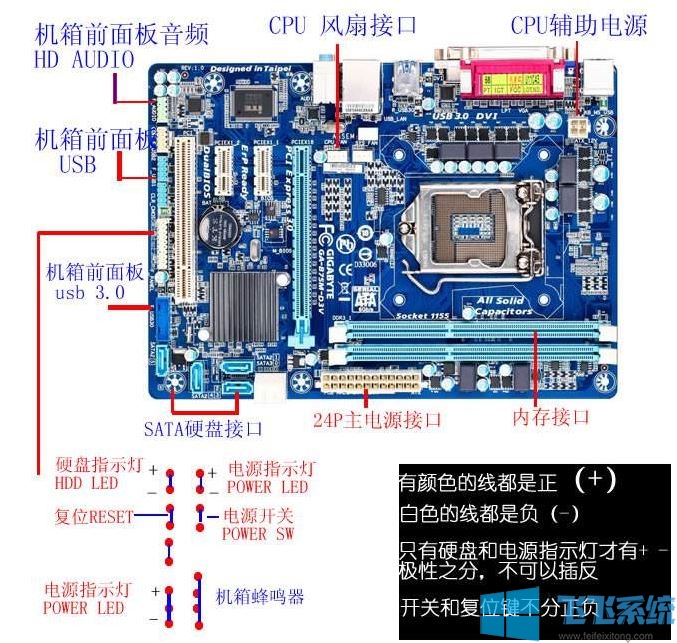

主板线怎么接？当我们自己准备组装电脑的话，需要将电源、硬盘、风扇等设备的电源数据线进行连接到主板上，那么这些线该如何接呢？本文中飞飞系统小编给大家分享介绍下主板上的线的连接方法，有需要的用户一起和小编往下看吧~

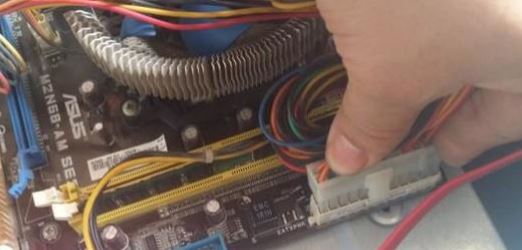

1、主板的供电电源线，是一个24口的插座，这是ATX电源插座，电源的24PIN供电插头就插在这上面，插的时候两者的塑料卡扣要对齐，不要插反，否则插不上。

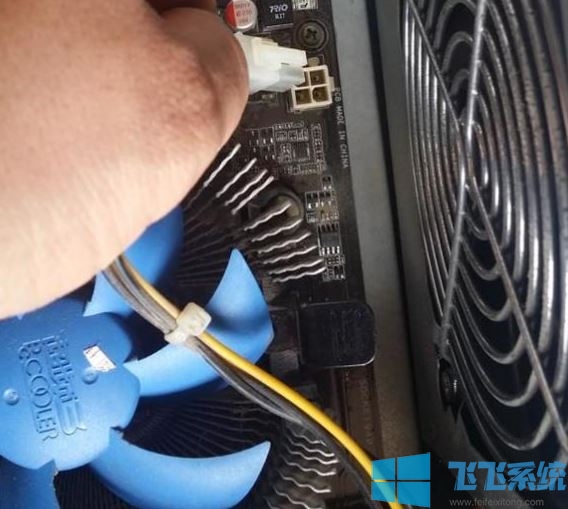

2、接下来是4口插座是给CPU供电的，电源的4PIN插头对准了插到上面；

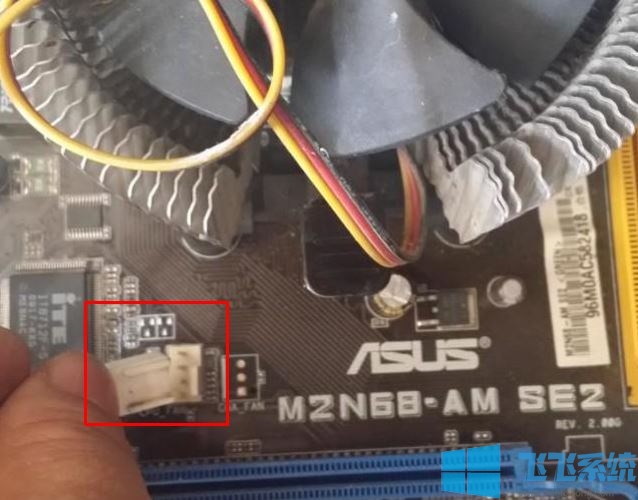

3、下图所示的4针的插座是CPU风扇插针，一般标有“CPU FAN”或“CFAN”字样，因为主板上还有好几个类似的插针，不要弄错了哦，当然很多风扇都是3针接口的，有小卡扣设计的，防止我们差错

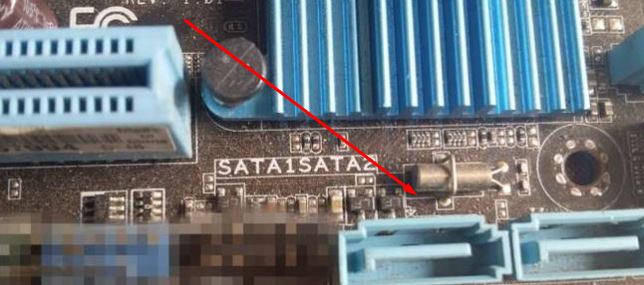

4、接下来的L型插口是SATA硬盘或光驱的数据线插口，这个也是有标识的，SATA
www.feifeixitong.com

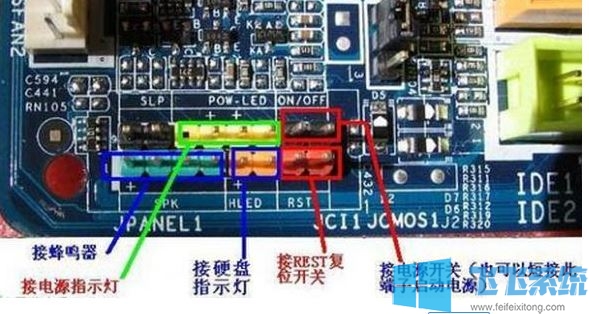

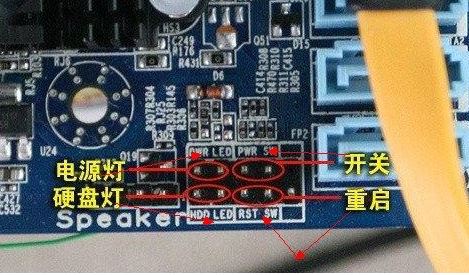

5、然后就是机箱前面板接线，开关、重启键、电源指示灯，硬盘指示灯，一般在主板的边缘，，power-LED 是电源灯的接口，HD-led 是硬盘等接口，power sw是电源开关接口，RST SW 是重启接口，主板上都会有标注，由于每个主板不同，这个标注要大家自己看一下哦！

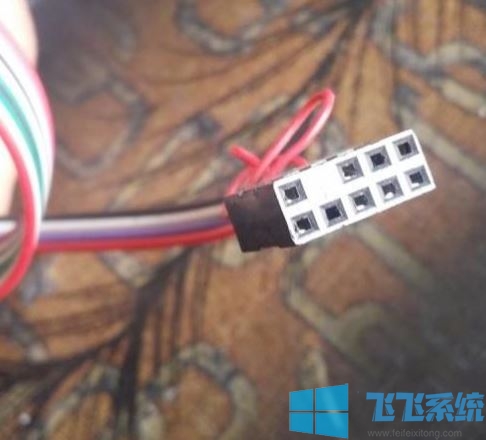

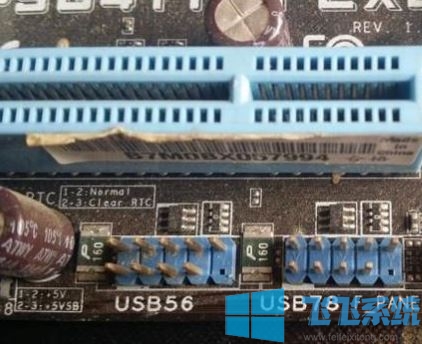

6、前置USB插针，标有USB字样，它在右下角有一个位置是没有插针的，对应的机箱前置USB插头也有一个防插错口（实心的），两者对准了插上即可，这个很简单的，线上有一个针孔是没有的，按方向插进去就可以了！

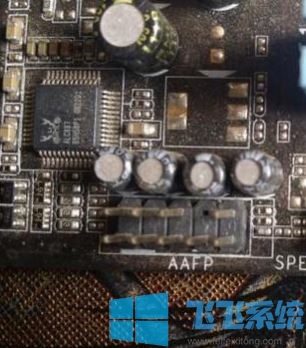

7、前置音频插孔，和USB一样，也是有一个孔是没有的，所以对准针孔插入即可！
以上便是飞飞系统给大家介绍的主板上的线怎么连接的操作方法！
